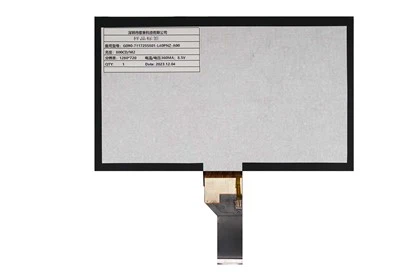

Přístroj vozidla TFT LCD modul
Parametr (specifikace)
|
POLOŽKA |
SPECIFIKACE |
|||
|
Velikost panelu |
10,1 "palce |
|||
|
Displej plocha (mm) |
224.64 (H) x 126.36 (V) |
|||
|
Počet pixelů |
1280(H) x 720(V) |
|||
|
Pixel Pitch (mm) |
0.1755 (H) x 0.1755 (V) |
|||
|
Uspořádání barevných pixelů |
Uspořádání pruhů RGB RGB |
|||
|
Režim zobrazení |
Normálně černé |
|||
|
Počet barev |
16,7 m (8 bitů) |
|||
|
Jas (CD/m2) |
600nits (typ) |
|||
|
Doba odezvy (MS) |
30ms (typ) |
|||
|
Barevný gamut |
70% (typ) |
|||
|
Směr sledování |
Uvolnit |
|||
|
Poměr kontrastu |
1000:1 |
|||
|
Připojení rozhraní |
Rozhraní LVDS |
|||
|
Velikost modulu (mm) |
|
Min . |
Typ . |
Max |
|
Horizontální (h) |
234.6 |
234.9 |
235.2 |
|
|
Vertikální (V) |
142.7 |
143 |
143.3 |
|
|
Hloubka (d) |
4.2 |
4.5 |
4.8 |
|
|
Hmotnost modulu (G) |
TBD |
|||
|
Jednotka podsvícení |
LED |
|||
|
Povrchové úpravy |
HC 3H |
|||
Podrobnosti o produktu
TInformace o poměru pohledu LCD LCD
Barva poměru CIE & NTSC
Přístroj vozidla TFT LCD Modul - podrobnosti o produktu
Přehled produktu
NášPřístroj vozidla TFT LCD modulje vysoce výkonné řešení pro automobilové třídy speciálně vytvořené pro digitální dashboardy a aplikace pro klastrové přístroje . Kombinace spolehlivosti automobilu s vynikajícím optickým výkonem, tento modul poskytuje ostré, okamžité informace o vozidlech za všech podmínek .
Klíčové funkce
Displej optimalizovaný automobilový průmysl
✔ Vysoký kontrastní poměr(1500: 1) Pro jasnou viditelnost přímého slunečního světla
✔ Široká provozní teplota(-40 stupeň na +90 stupeň) pro všechny podmínky klimatu
✔ Ultra rychlá reakce(3M) pro aktualizace rychloměru/otákoměru v reálném čase
✔ Sluneční světlo čitelné(1000-2000 CD/m²) s antireflexním ošetřením
Inženýrství specifické pro vozidlo
• Může rozhraní sběrnice FD/LINPro přímou komunikaci vozidla
• Vstup napájení 12V/24Vs ochranou proti zátěži (ISO 7637-2)
• Integrace OBD-IIPro zobrazení diagnostických informací
• Ovládání stmívání(PWM & Analog) pro nastavení režimu denní/noční
Drsná konstrukce
✔ Mil-std -202 hKomfrucející pro odolnost vůči vibracím
✔ Optické vazbyMožnost pro zvýšenou trvanlivost
✔ Retence proti imageTechnologie pro statickou grafiku
Technické specifikace
| Parametr | Specifikace |
|---|---|
| Velikost displeje | 3,5 "až 12,3" (dostupné velikosti vlastní) |
| Rezoluce | 480 × 272 až 1920 × 720 |
| Barevná hloubka | 16,7m barvy (24- bit rgb) |
| Zobrazení úhlu | 85 stupňů /85 stupňů /85 stupňů /85 stupňů (Cr větší nebo roven 10) |
| Podsvícení | LED (50, 000 hodiny @ 25 stupňů) |
| Spotřeba energie | <2W (Typical @ 500 cd/m²) |
Specializované funkce
-
Okamžitý studený start(-30 stupeň do 3 sekund)
-
Rozložení dynamických klastrů(Více konfigurovatelných návrhů GUI)
-
Overlay varovného symbolu(Prioritní výstražná displej vrstvy)
-
Možnost obvodu ohřívače(Pro prostředí pod nulou)
Certifikace
-
AEC-Q100 Stupeň 2Kvalifikovaný
-
ISO 16750-3(Mechanická zatížení)
-
Směrnice EMC 2014/30/EUKompatibilní
-
Rohs & ReachDodržování životního prostředí
Aplikace
-
Klastry digitálních nástrojů
-
Displeje hybridních/elektrických vozidel
-
Dashboardy těžkého vybavení
-
Digitální panely motocyklů
-
Telematika užitkových vozidel
Možnosti přizpůsobení
• Kruhové/T-tvarované vzoryPro tradiční rozvržení rozchodu
• Integrovaná řešení GPUPro vykreslování 3D grafiky
• Displej kritický(Verze kompatibilní s ASIL-B)
• Vlastní barevný gampro palety specifické pro značku
• Místní stmívání podsvíceníPro vysoký dynamický rozsah
Proč zvolit náš displej s klastrem nástroje?
✅ 15- Rok podpora životního cyklu v automobilovém průmyslu
✅ Míra selhání pixelů <0.01ppm @ 85°C
✅ Ošetření povrchu bez pohledu(Patent čeká)
✅ Výměna drop-inpro shluky analogového rozchodu
Objednávání informací
Standardní moduly:6-8 Týdenní dodací lhůta
Vlastní řešení:10-12 Týdenní vývoj
Testovací soupravy:Zahrňte simulátor komunikace CAN
Precision vytvořená pro revoluci digitálního palubní desky - kde spolehlivost splňuje čitelnost
