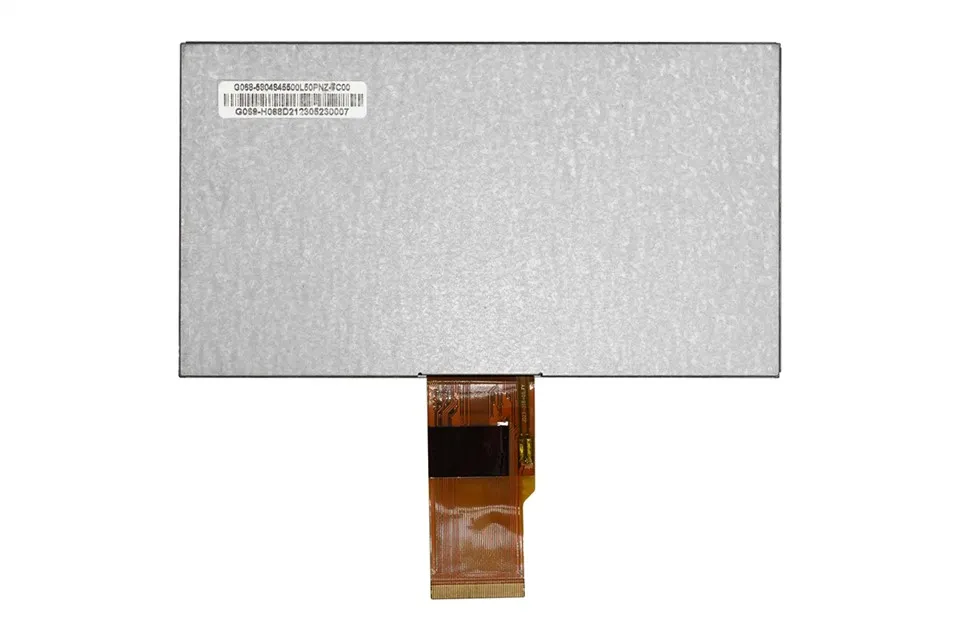

Modul rozhraní MIPI
Parametr (specifikace)
|
POLOŽKA |
SPECIFIKACE |
|||
|
Velikost panelu |
6,83 "palce |
|||
|
Displej plocha (mm) |
85.03(H) ×151.18(V) |
|||
|
LCM (W X H X D) (mm) |
165x100x5.63 |
|||
|
Počet pixelů |
720(H) x 1280(V) |
|||
|
Rozteč pixelů (mm) |
0.1181(W)x 0.1181(H) |
|||
|
Uspořádání barevných pixelů |
RGB Vertical Stripe |
|||
|
Režim zobrazení |
Normálně černé |
|||
|
Počet barev |
16,7 m (8 bitů) |
|||
|
Jas (CD/m2) |
450NITS (typ) |
|||
|
Doba odezvy (MS) |
30ms (typ) |
|||
|
Barevný gamut |
72% (typ) |
|||
|
Směr sledování |
Uvolnit |
|||
|
Poměr kontrastu |
1000:1 |
|||
|
Připojení rozhraní |
Rozhraní MIPI |
|||
|
Velikost modulu (mm) |
|
Min . |
Typ . |
Max |
|
Horizontální (h) |
99.8 |
100 |
100.2 |
|
|
Vertikální (V) |
164.8 |
165 |
165.2 |
|
|
Hloubka (d) |
5.61 |
5.63 |
5.65 |
|
|
Hmotnost modulu (G) |
TBD |
|||
|
Jednotka podsvícení |
VEDL |
|||
Podrobnosti o produktu
Test spolehlivosti
Balení produktů
Modul displeje rozhraní MIPI - podrobnosti o produktu
Přehled produktu
NášModul zobrazení rozhraní MIPIPředstavuje další generaci vysokorychlostních, nízkoenergetických displejových řešení pro moderní vestavěné systémy . Využití standardu pro rozhraní mobilního průmyslu (MIPI), tento kompaktní modul poskytuje vynikající kvalitu obrazu a zároveň minimalizuje spotřebu energie-což je ideální pro prostorové aplikace, které vyžadují prémiové zobrazovací výkon .
Klíčové funkce a výhody
Pokročilá implementace MIPI
✔ Podpora dvojitého režimu- Kompatibilní s protokoly DSI i DPI
✔ Vysokorychlostní přenos dat- Šířka pásma 6 Gbps (MIPI D-PHY 1.2)
✔ Ultra nízký design výkonu- 30% efektivnější než paralelní rozhraní RGB
✔ Emi-optimalizované rozložení- Snížené elektromagnetické rušení
Prémiové charakteristiky displeje
• Možnosti vysokého rozlišení- od 480 × 800 do 2560 × 1440
• Široký barevný gamut- 72% NTSC (100% SRGB Volitelné)
• Rychlé obnovovací sazby- Až 120 Hz pro hladký pohyb
• Sluneční světlo čitelné- 1000+ NITS Jasné dostupné
Technické specifikace
| Parametr | Specifikace |
|---|---|
| Standard rozhraní | MIPI DSI 1,2/1.3 |
| Datové pruhy | Konfigurovatelné 1/2/4 jízdního pruhu |
| Hodiny pixelů | Až 1,5 GHz |
| Spotřeba energie | <500mW typical |
| Typy panelů | IPS/OLED/A-SI TFT |
| Tloušťka modulu | Tak tenký jako 2,8 mm |
Možnosti přizpůsobení
-
Vývoj vlastního rozlišení
-
Alternativní typy konektorů(FFC, Board-to-Board)
-
Speciální konfigurace firmwaru
-
Integrovaná dotyková řešení(In-buňka/on-buňka)
-
Rozšířené teplotní verze(-40 stupeň na +85 stupeň)
Podpora integrace
• Referenční návrhy- Pro populární platformy SOC
• Podpora analyzátoru protokolu- Pomoc s laděním
• Vlastní generování kódu- Pro konkrétní procesory
Zajištění kvality
-
100% testování integrity signálu
-
Návrh PCB kontrolovaný impedancí
-
Ochrana ESD(8KV propuštění kontaktu)
Aplikace
-
Mobilní a nositelná zařízení
-
Vestavěné lékařské vybavení
-
Automobilový infotainment
-
Inteligentní displeje IoT
-
Náhlavní soupravy AR/VR
Objednávání informací
Standardní moduly:2-4 Týdenní dodací lhůta
Vlastní řešení:6-8 Týdenní vývojový cyklus
Vyhodnocovací soupravy:Zahrňte testovací firmware a kabely
Konektivita displeje nové generace - navrženo pro výkon a účinnost
Kontaktujte naše specialisty na MIPI pro ověření kompatibility rozhraní s vaším procesorem .
