Parametr (specifikace)

POLOŽKA	SPECIFIKACE
Velikost panelu	7 "palce
Displej plocha (mm)	154.2144H) × 85.92 (V)
Počet pixelů	1024 (h) x 3 (RGB) x 600 (V)
Pixel Pitch (mm)	0.1506(W)x 0.1432(H)
Uspořádání barevných pixelů	RGB Vertical Stripe
Režim zobrazení	Normálně černé
Počet barev	16.7M
Jas (CD/M2)	600nits (typ)
Doba odezvy (MS)	30ms (typ)
Barevný gamut	50%
Směr sledování	Uvolnit
Poměr kontrastu	800:1
Připojení rozhraní	LVDS, 40Pin
Velikost modulu (mm)		Min .	Typ .	Max
	Horizontální (h)	164.7	165	165.3
	Vertikální (V)	99.7	100	100.3
	Hloubka (d)	5.4	5.7	6
Hmotnost modulu (G)	TBD
Jednotka podsvícení	LED
Povrchové úpravy	Anti-Glare 3h

Podrobnosti o produktu

product-804-649

product-562-616

Informace o zkoušce spolehlivosti

product-675-547

Informace o rozhraní LVDS

product-976-627

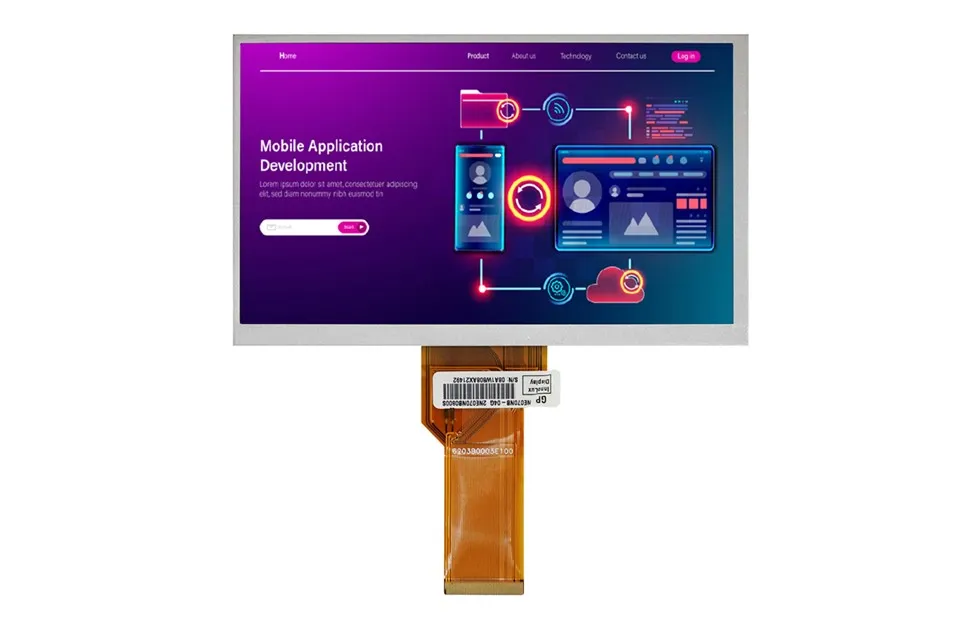

40- PIN LCD MODUL - Specifikační list

Přehled produktu

Náš modul LCD PIN LCD je univerzálním řešením pro průmyslové, komerční a zabudované aplikace vyžadující spolehlivý výkon a snadnou integraci systému . Tento standardní modul zobrazení rozhraní nabízí vynikající kvalitu obrazu s širokou kompatibilitou na různých platformách {. všestranné displeje ..

Technické specifikace

1. charakteristiky zobrazení

Technologie obrazovky:TFT-LCD (možnosti A-Si/IPS)
Dostupné velikosti:3,5 ", 4,3", 5,0 ", 7,0" (jiné velikosti přizpůsobitelné)
Možnosti řešení:
- 320 × 240 (QVGA)
- 480 × 272 (WVGA)
- 800 × 480 (WVGA široká)
- 1024 × 600 (WSVGA)
Poměr stran:4: 3, 16: 9 nebo zvyk
Jas:250-500 CD/m²
Poměr kontrastu:500: 1 (standard), 800: 1 (možnost vysokého kontrastu)
Úhel sledování:70 stupňů /70 stupňů /50 stupňů /70 stupňů (IPS: 85 stupňů /85 stupňů /85 stupňů /85 stupňů)

2. Specifikace rozhraní

Typ konektoru:40- pin fpc (0,5 mm rozteč)
Protokol rozhraní:
- Rgb 24- bit
- MCU 8/16- bit
- SPI (volitelné)
Podsvícení:LED (3.3V/5V)
Napájení:3.3V/5V (konfigurovatelné)

3. Parametry výkonu

Doba odezvy:15ms (Rise+Fall)
Barva hloubka:262k/16,7 m barev
Provozní teplota:-20 stupeň na +70 stupeň (dostupný rozsah)
Skladovací teplota:-30 stupeň na +80 stupeň
MTBF: >30, 000 hodiny

Klíčové funkce

✔ Plug-and-playKompatibilita se standardem 40- PIN rozhraní
✔ Vícenásobné rozlišeníMožnosti pro různé potřeby aplikací
✔ Nízká spotřeba energieNávrh pro energeticky citlivé aplikace
✔ Široký úhel pohledudostupné verze
✔ Rohs vyhovujekonstrukce
